A) Jeux aux soupapes

Note: Ce réglage doit être effectué, moteur froid.

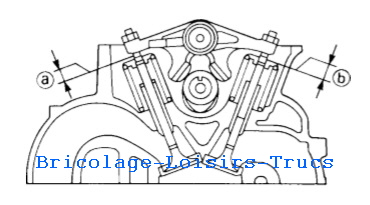

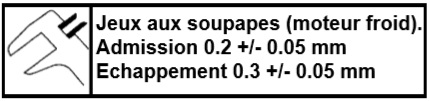

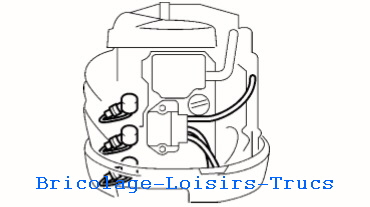

1. Déconnecter: - Les tuyaux d'essence (1). - Les bobines d'allumage. 2. Déposer: - Le cache culbuteur. 3. Régler: - Le jeu aux soupapes d'admission. - Le jeu aux soupapes d'échappement

Procédure de réglage.

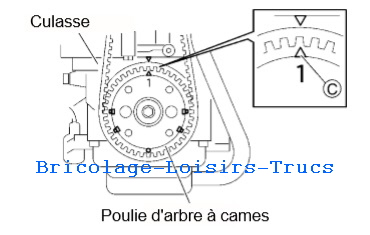

(1) Tourner le volant pour amener le repère n°1 de la poulie d'arbre à cames en face du repère triangulaire situé sur la culasse (C).

(2) Régler le jeu des soupapes d'ADM et d'ECH du cylindre n°1.
