Le rôle de la batterie tampon
La batterie tampon est un accessoire quasi indispensable dès lors que l'on utilise un panneau solaire avec un peu de matériel électronique.
Le rôle d’une batterie (rechargeable) tampon consiste à emmagasiner l'énergie délivrée par un panneau solaire, pour la distribuer ultérieurement en cas de coupure "accidentelle" de l'énergie 220 Volts utilisée ici pour l'ouverture et la fermeture programmée du kit de porte d'un poulailler.
Le programmateur du kit porte automatique alors équipé d'électronique conserve ainsi toutes les données enregistrées "à vie".
TWSOUL Kit de porte automatique pour poulailler

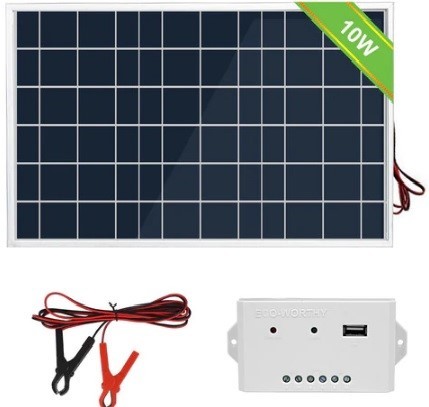

Pour éviter l'arrêt par microcoupure 220/12VDC pendant mon absence je voudrais équiper ce kit porte d'un "mini" panneau solaire, d'une batterie 12V rechargeable 2,3 Ah (en stock).
>> Le moteur de Montée/descente 12Volts 0,35A: montée et descente une fois par jour durée 30s X2 (environ) une minute par jour. Schéma
Est-ce possible avec le matériel cité? Voir câblage énergie
Autres solutions améliorée ici ?

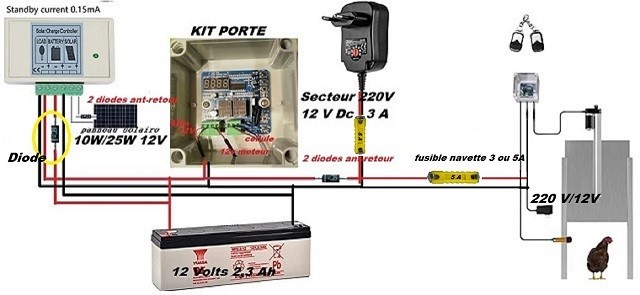

Schéma de cablage énergie solaire du kit de porte de poulailler

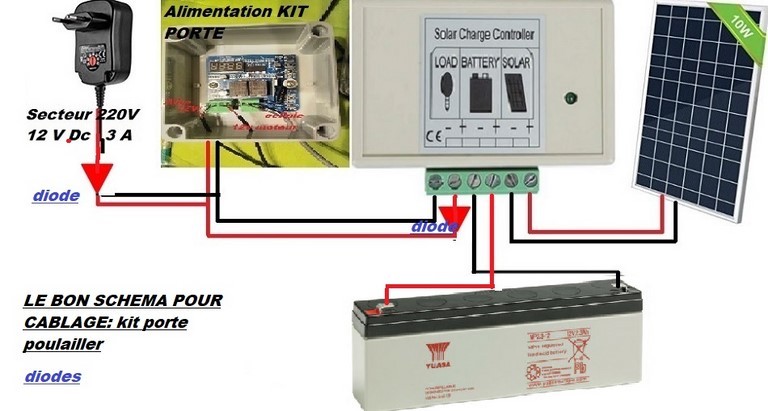

Schéma de câblage énergie solaire du kit de porte de poulailler
branchement panneau solaire batterie et diodes anti-retour 12v

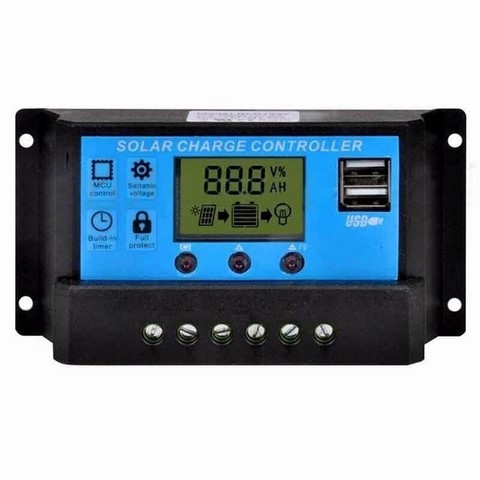

contrôleur de charge solaire PC 3A 12/24V

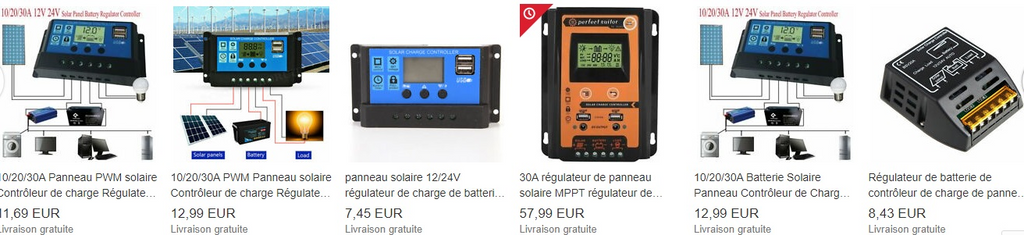

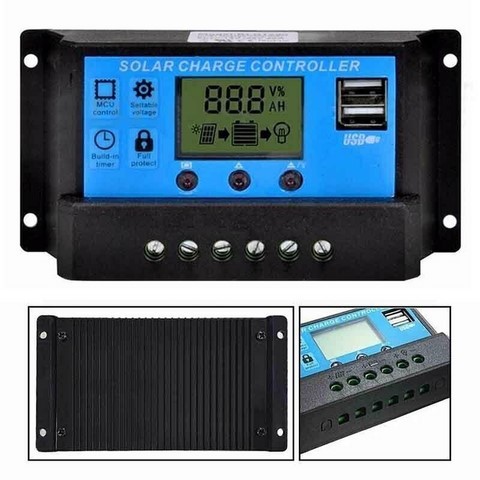

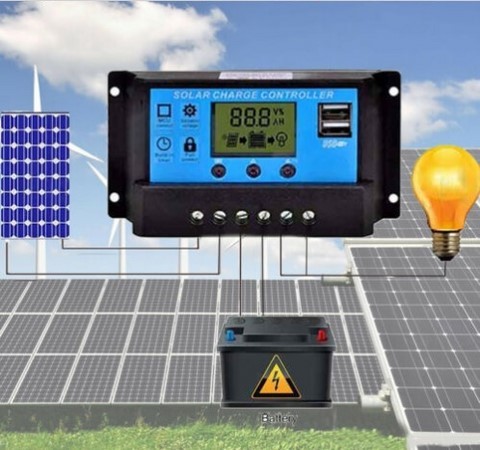

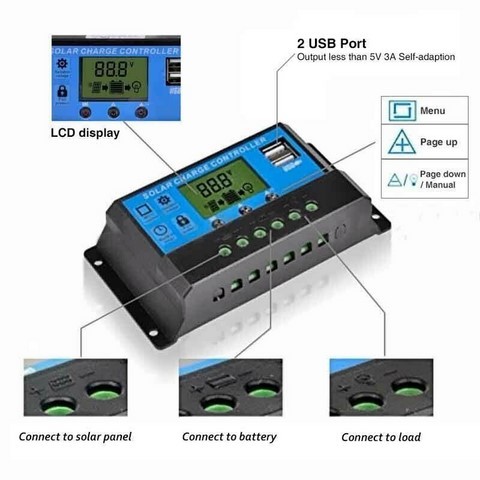

10/20/30A Batterie Solaire Panneau Contrôleur de Charge Régulateur USB 12V 24V~
10/20/30A Batterie Solaire Panneau Contrôleur de Charge Régulateur USB 12V 24V~
-PRIX 4,89 € Achat immédiat
- Le vendeur: lyislands (75)
-Livraison économique à partir de Chine/Hong Kong/Taiwan vers le monde entier.
NOTICE régulateur solaire
Spécifications :
Neuve et haute qualité
La température fonctionnante :-35 ° C à + 60 ° C
Consomment des gites : ≤10 mA
Flotteur de Charge : 13V (default,adjustable)
Arrêt de décharge : 10.7V (default,adjustable)
Décharge se reconnecter : 12.6V (default,adjustable)

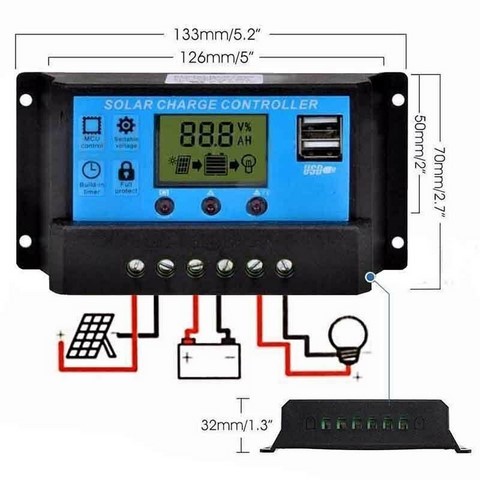

Dimensions : Env. 133x70x32mm
Auto & courant de Charge : 10 a ; 20 A ; 30 A
Courant de décharge : 10 a ; 20 A ; 30 A
Tension de la batterie : 12V/24V
Caractéristiques :
Affichage à cristaux liquides
Chargement de la batterie PWM
Toutes les protections nécessaires équipées
Paramètre de contrôle réglable du système
Adapté pour la maison, industriel, Commercial etc.
Forfait inclus :
1 x régulateur de Charge solaire

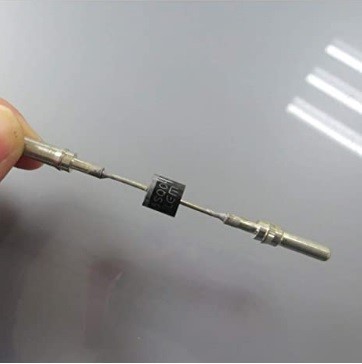

connecteur de diode de de panneau solaire mâle femelle étanche PV en ligne 10 A porte-fusible
Connecteur de diode de de panneau solaire mâle femelle étanche PV en ligne 15 A porte-fusible.
Connexion facile, rapide et fiable des câbles solaires au système photovoltaïque.
C'est un élément indispensable du système de production d'énergie solaire.
Le câblage du panneau solaire permet une connexion solide après avoir serti la broche au fil, et elles fonctionnent parfaitement sous de lourdes charges.
Connexion rapide et fiable, étanche à l'eau et à la poussière, facile à utiliser.
La coque a une forte capacité anti-vieillissement et anti-UV.
Caractéristiques :
- Couleur : noir.
- Matériau : PPO.
- Dimensions : environ 5 x 2 x 2 cm.
- Produit de haute qualité.
- La coque a une forte capacité anti-vieillissement, anti-ultraviolet.
- Connexion facile, rapide et fiable des câbles solaires au système photovoltaïque.
- Le câblage du panneau solaire permet une connexion solide après avoir serti la broche au fil, et elles fonctionnent parfaitement sous une charge lourde.
- Connexion rapide et fiable, étanche et anti-poussière, facile à utiliser.
- C'est un élément indispensable du système de production d'énergie solaire.
KIT PORTE poulailler: QUELLES DIODES POUR MON INSTALLATION SOLAIRE/BATTERIE
KIT PORTE poulailler: QUELLES DIODES (et fusibles) POUR MON INSTALLATION SOLAIRE/BATTERIE.
La réponse doit se trouver ici forum Futura

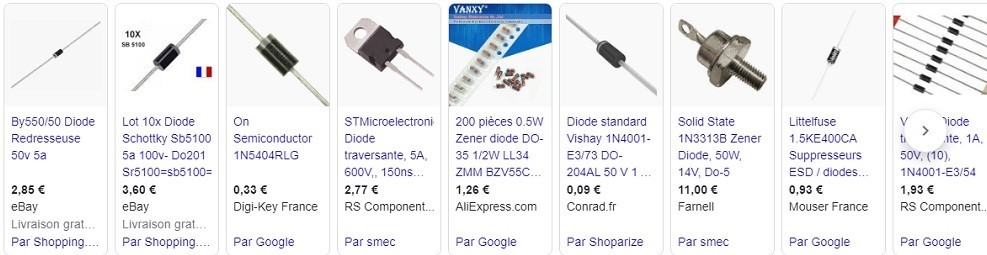

TESTER UNE DIODE AU MULTIMÈTRE
TESTER UNE DIODE AU MULTIMÈTRE: Les multimètres numériques peuvent tester les diodes de deux façons :
- Mode contrôle de diode : constitue presque toujours la meilleure approche.
- Mode résistance : généralement utilisé lorsque le multimètre n’est pas équipé du mode contrôle de diode.

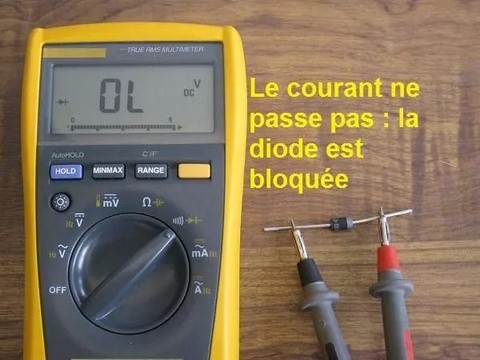

- Mettre le multimètre sur la fonction "diode" représentée par le symbole de la diode. Le multimètre ne doit pas afficher de valeur numérique. Il peut afficher "OL" ou "1-" ou quelque chose qui fait comprendre que le courant ne passe pas entre les cordons.
Si on fait se toucher les pointes des cordons, le multimètre doit afficher une valeur proche de zéro. Certains multimètres font "bip". Cela permet de tester la continuité d'un circuit.
- Relier les extrémités de la diode aux cordons. En fonction du sens de branchement, le résultat change.
Lorsqu'on met le cordon noir sur la cathode (là où il y a le trait sur la diode) et le cordon rouge sur l'anode (l'autre patte de la diode), le courant passe. Le multimètre injecte un petit courant dans la diode (1 mA environ) et affiche la valeur en millivolts de la tension qui s'établit aux bornes de la diode. Ici, on lit 595 pour 595 mV : autres façons de tester
MULTIMETRE - Contrôleur universel - METRIX - TIBELEC Testeur digital - 4 fonctions
Description du produit
4 fonctions : - MESURE DE LA TENSION EN COURANT CONTINU/ ALTERNATIF - MESURE DE L’INTENSITE EN COURANT CONTINU/ALTERNATIF - MESURE DE LA RESISTANCE - MESURE DE LA CONTINUITE AVEC BUZZER - MESURE UNE DIODE - MESURE UN TRANSISTOR Ce contrôleur est un instrument de mesure automatique semi-professionnel, c’est l’appareil des connaisseurs. Il a un écran géant pour une meilleure lecture Fusible de protection Résistance intense 10 MOhms. Gamme de fréquence : 40Hz Protection de surcharge : 750V rms ou 1000V Crête, continu sur toutes les gammes Piles fournies.(9V 6F22)
PRIX: entre 15/35€ (suffisant pour bricoleurs)

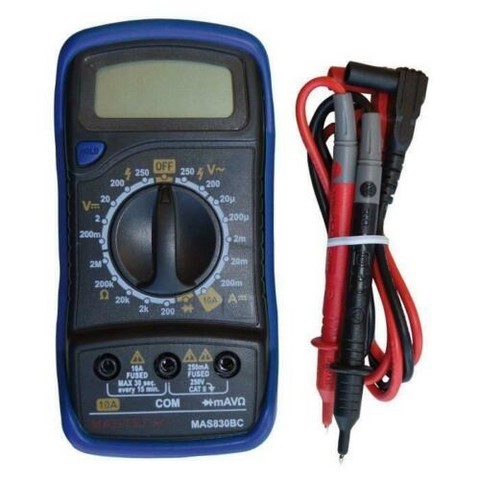

TIBELEC Testeur digital - 4 fonctions
TIBELEC Testeur digital - 4 fonctions : mesure de la tension 300 V AC-DC, l'intensité 10 A maxi DC, la résistance 2M Ohms maxi, test de diode - Pile 6F22 9 V fournie - Témoin d'usure de la pile - 2 fusibles de protection - Support a poser - Dimension : 39 x 72 x 144 mm.
Tibelec - initiation à l'électricité et à l'électronique

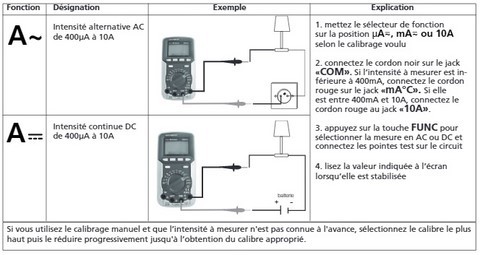

Testeur digital Giga-Testeur+ 11 fonctions TIBELEC

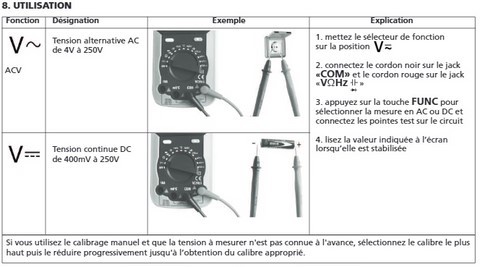

Testeur digital Giga-Testeur+ 11 fonctions TIBELEC

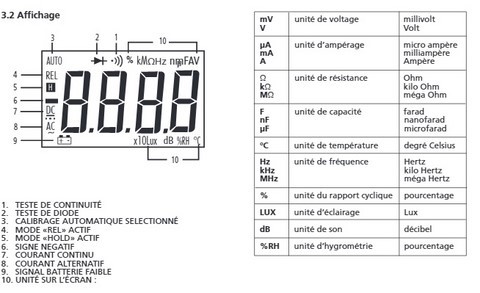

Affichage LCD lecture à 4 chiffres maxi
Touche func: bouton de sélection de mesure AC ou DC (alternatif ou continu), ou de sélection de mesure de diode ou continuité
Touche rangé: bouton de sélection mode manuel ou calibrage automatique
Touche «Hz%»: Bouton de sélection de mesure du fréquencemètre ou rapport cyclique (donne en % la largeur de l’impulsion positive)

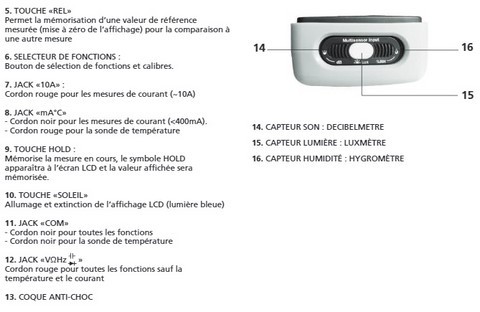

Touche «REL»: permet la mémorisation d’une valeur de référence mesurée (mise à zéro de l’affichage) pour la comparaison à une autre mesure
Sélecteur de fonctions: bouton de sélection de fonctions et calibres
Jack «10A»: cordon rouge pour les mesures de courant (~10A)
Jack «mA°C»: cordon noir pour les mesures de courant (<400mA). Cordon rouge pour la sonde de température
Touche hold: mémorise la mesure en cours, le symbole HOLD apparaîtra à l’écran LCD et la valeur affichée sera mémorisée
Touche «SOLEIL»: allumage et extinction de l’affichage LCD (lumière bleue)
Jack «COM»: cordon noir pour toutes les fonctions. Cordon noir pour la sonde de température
Jack «VΩHz»: cordon rouge pour toutes les fonctions sauf la température et le courant
Coque antichoc
Capteur son: décibelmètre
Capteur lumière: luxmètre
Capteur humidité: hygromètre
Caractéristiques techniques:
Nom de la gamme: Giga-Testeur+
Type détaillé du produit: Testeur digital
Fournisseur: TIBELEC PRIX 59€

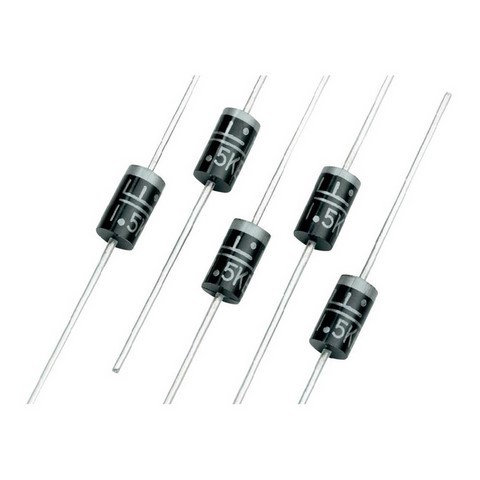

Diode transil protection contre les surtensions
Une diode Transil ou diode de suppression de tensions transitoires ou en anglais transient-voltage-suppression (TVS) est un composant de protection de type parasurtenseur. Il s'agit d'une diode qui utilise le même effet d'avalanche que la diode Zener, mais dans un but exclusif de protection des circuits: Voir ici Diode Transil

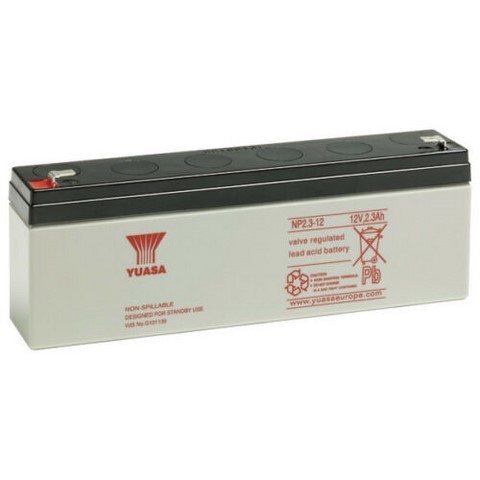

Batterie RECHARGEABLE YUASA NP2.3-12 12v 2.3ah
Batterie RECHARGEABLE YUASA NP2.3-12 12v 2.3ah 178x34x64mm
BATTERIE YUASA NP2.3-12
CAPACITÉ À 20H (C20) 2.3
LONGUEUR (MM) 178
LARGEUR (MM) 34
HAUTEUR (MM) 64
HAUTEUR TOTALE (MM) 64
POIDS (KG) 0.95
TENSION NOMINALE
LES POINT FORTS DES BATTERIES YUASA:
Durée de vie en floating jusqu'à 5 ans
Batterie VRLA d'usage général
Grilles plomb-calcium pour une durée de vie améliorée
Construction en fibres de verre microporeuses sans acide libre
Recombinaison de gaz
Fabriqué dans le monde entier
Bonne récupération d'une décharge profonde
Fonctionnement dans n'importe quel sens (sauf une utilisation inversée continue)

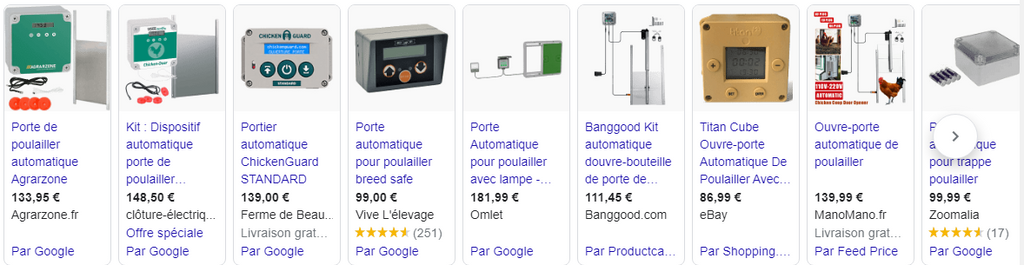

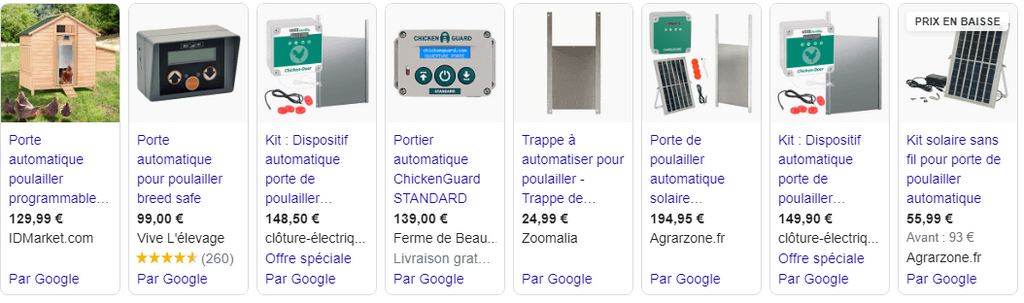

COMPARER: PORTE DE POULAILLER AUTOMATIQUE SOLAIRE
