1- En position repos:
Le pignon est fou sur son arbre.
L’anneau baladeur et le moyeu sont solidaire en rotation et libre en translation.
2- Synchronisation:

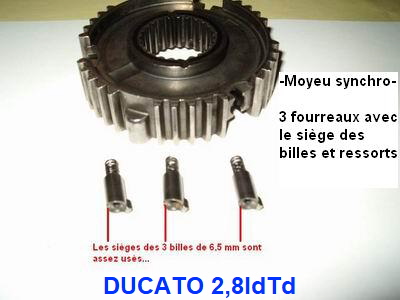

Le baladeur entraîne, grâce aux billes, le moyeu jusque au contact du cône male (pignon)
La friction des cônes male et femelle amène le pignon fou à la même vitesse que l’arbre.
3- Verrouillage-crabotage:
Lorsque l’arbre et le pignon tournent à la même vitesse:
Le baladeur continue sa couse en dégageant les billes, puis s’engage dans les crabots du pignon fou. Le pignon fou est alors lié en
rotation avec son arbre
|
