MISE A DIMENSIONS DE MON VOLET
Je prend les mesures entre les tapées d’isolation de la porte moins 10 mm Maxi (jeu pour le montage entre les murs extérieur).
- Coupe de l’axe coupe du terminal “alu +joint”
|
|
Coupe de l’axe du volet lames PVC
Fixer le caisson en tôles alu sur les joues du coffre au moyen des vis auto-taraudeuses
|
|
Coupe des lames PVC: faire un gabarit à la longueur des lames, la mesure doit tenir compte d’un jeu fonctionnel.
|
|

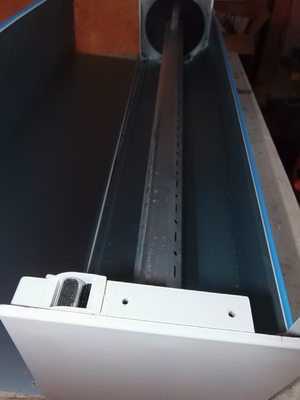

Mécanisation du caisson
Découper morceau de tôle alu du caisson pour le passage du guide de la sangle.
|
|
LA SANGLE: l’extrémité de la sangle passe dans la rainure du disque, là faire un noeud d’arrêt. Enrouler la sangle dans le disque dans le bon sens.
|
|

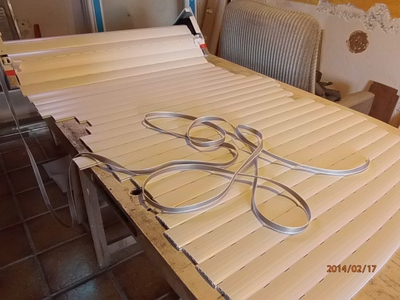

ATTACHES LAMES

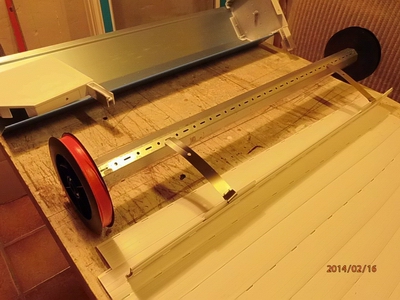

Faire passer les attaches lame et accrocher sur l’axe.
|
|
Montage des lames
|
