Les foyers fermés et inserts
Descriptif du système
Les foyers fermés et inserts sont des moyens de chauffage destinés à améliorer les performances des cheminées classiques. Ils représentent un bon compromis entre
l’agrément et les performances d’un feu de bois, cependant la température de combustion de ce type d’appareil est supérieure à celle des foyers ouverts ce qui implique que
quelques précautions sont à prendre lors du remplacement d’un foyer ouvert par un foyer fermé. Les foyers fermés s’apparentent à un poêle que l’on fixe sur un conduit de
fumée, l’ensemble étant habillé tel une cheminée classique. Cependant, un espace d’air est présent entre l’appareil et le mur ainsi que des orifices en bas et en haut de
l’habillage, ce qui assure une circulation de l’air ambiant qui se réchauffe au contact de l’appareil.
|
|
|
|
|
Ces systèmes sont généralement composés:
- Une sortie d’air chaud sur la hotte (1),
- Une entrée d’air frais entre l’habillage et l’appareil (2),
- Une admission d’air secondaire qui assure le balayage et le maintien de la vitre propre (3),
- Une admission d’air primaire pour le réglage de la combustion (4),
- Une entrée d’air frais dans la double enveloppe (5),
- Une entrée d’air frais par le soubassement (6),
- Une évacuation des fumées
|
|
|
|
|
|
|
|
Système de récupération d’air chaud sur poêle et insert à bois
Système de récupération et de distribution en pression d'air chaud produit par une cheminée équipée d'un insert à bois (neuf ou existant). Fonctionne par poussage de
l'air dans l'échangeur, réchauffage au contact de la paroi intérieure et pulsion dans les pièces du logement.
|
|
|
|
|
Composé d'une bouche de puisage, d'un conduit échangeur, d'un boîtier sonde, d'un moteur de ventilation, de boîtiers de distribution, de conduits d'air chaud et de
bouches de soufflage. Régulation automatique par thermostat. Débit d'extraction de 250 à 500 m3/h pour deux à six bouches de diffusion.
|
|
|
|
|
|
Âtre à un
insert de cheminée.
|
|
|
|
|
|
|
Un superbe jambage de cheminée âtre en pierre de Carennac est bien sur conservé
|
|
|
|
|
|
|

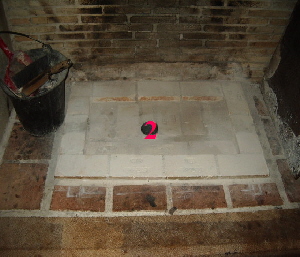

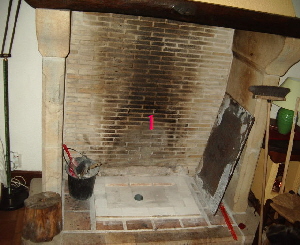

Fig 1 et 2 Au centre, sous la plaque foyère de
l’âtre de cheminée, découverte d’une prise d’arrivée d’air frais venant du sous-sol de la maison qui distribue ensuite sur les sorties à droite et à
gauche du récupérateur de chaleur: cette arrivée d’air frais va être utilisée avec l’insert par la suite pour la ventilation mélangé à l’air chaud produit et pulsé vers le séjour, cage d’escalier et les autres pièces de la maison.
|
|
|
|
|
Un insert de marque DEVILLE 7839de 11 KW : une occasion acheté sur les petites annonces enchères Ebay pour la modique somme de 90 €uros à l’état
proche du neuf. Un tuyau inox de départ, une réduction pour tuyau inox de 180 mm. La vitre de 5mm
“auto-nettoyante”. (vous savez pourquoi “auto-nettoyante...)
Fig 3: 1ère présentation pour imaginer l’installation! L’insert est déjà dans la tête c’est bon! “photo en médaillon” Fig 5
|
|
|
|
|
|
Fig 4: Construction d’un chassis en cornières métalliques, vissé qui va pouvoir supporter le poids de la plaque foyère conservée et de
l’insert. Il permettra le maintien de l’habillage extérieur et l’isolation intérieur
|
|
|
|
|
|

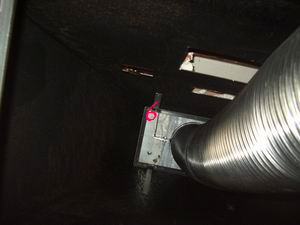

Fig: 6 La hôte de cheminée métallique existante vue de l’intérieur après ouverture sur l’avant de deux bouches d’air chaud dont une de décompression après l’ installation de la cloison de séparation.
Le conduit des fumées à été fermé et isolé.
|
|
|
|
|

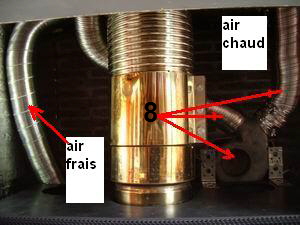

Fig: 8 A gauche la gaine d’air frais accélérée par la turbine de ventilation installée sous l’insert de cheminée.
A droite ventilation a vitesses variables TRUMA VENT:
l’aspiration d’air chaud dès la sortie insert est dirigé par les gaines vers deux bouches de sortie. Le potentiomètre de la Fig 7 et le fusible thermique de contrôle
de la mise en route du système est pré-réglé à 60°. ( TRUMAVENT: Récup chauffage caravane!)
La réduction du conduit des fumées de l’insert150/180
|
|
|
|
|
|
|
|
Fig 9 et 14 Une bouche de sorties d’air chaud
pulsé située à l’avant est en direction de l’escalier de l’étage des chambres, à gauche celle vers le salon.
|
|
|
|
|
|

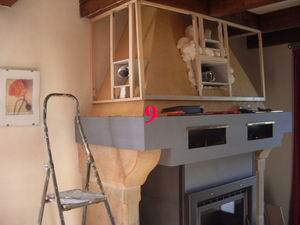

Fig 9 et 10 Habillages:
- D’une hôte de cheminée existante, une nouvelle construction les3 bouches de sorties d’air chaud pulsé.
- De la poutre d’origine, habillée (2 bouches pour essais ont été ouvertes mais elles ne seront pas fonctionnelles, elles seront suprimées par un nouvel habillage).
- Isolation intérieur spécial appareil de chauffage Insert.
- Recherche du meilleur pour l’esthétique extérieur de l’ensemble
|
|
|
|
|

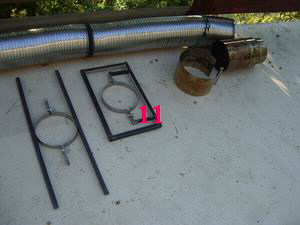

Fig: 11 - 12 - 13
- Fabrication des brides de fixations intérieur du conduit et à sa sortie.
- Fabrication d’un châpeau une tôle (zinc) de fermeture supérieure du conduit (boisseaux) des fumées de la cheminée
|
|
|
|
|
|
